介绍

成品

这是一个基于TS3DV642A0RUAR的HDMI切换器，可输入两个HDMI信号，在其中选择一个进行输出。理论最高支持4k60hz的HDMI信号。

芯片

TS3DV642 是一款 12 通道 1:2 或 2:1 双向多路复用器/多路解复用器。TS3DV642 可由 2.6V 至 4.5V 的电源供电，适用于电池供电。 应用。该器件的导通电阻 (RON) 较低并且 I/O 电容较小，能够实现典型值高达 7.5GHz 的带宽。该器件可为 HDMI 和 DisplayPort 应用 提供所需的高带宽。

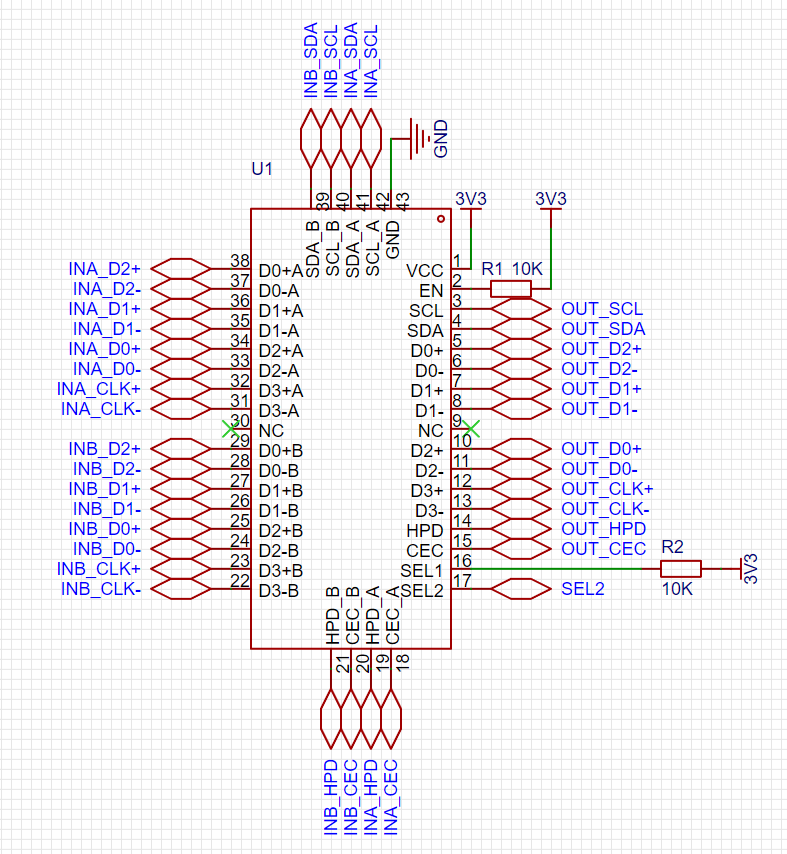

以上为应用电路图，其中INA前缀为A输入，INB为B输入，OUT为输出端口。为了实现HDMI接口的线序，数据线标号与芯片管脚有所不同，这样接线可以免去信号线交叉，满足HDMI所需的高带宽。

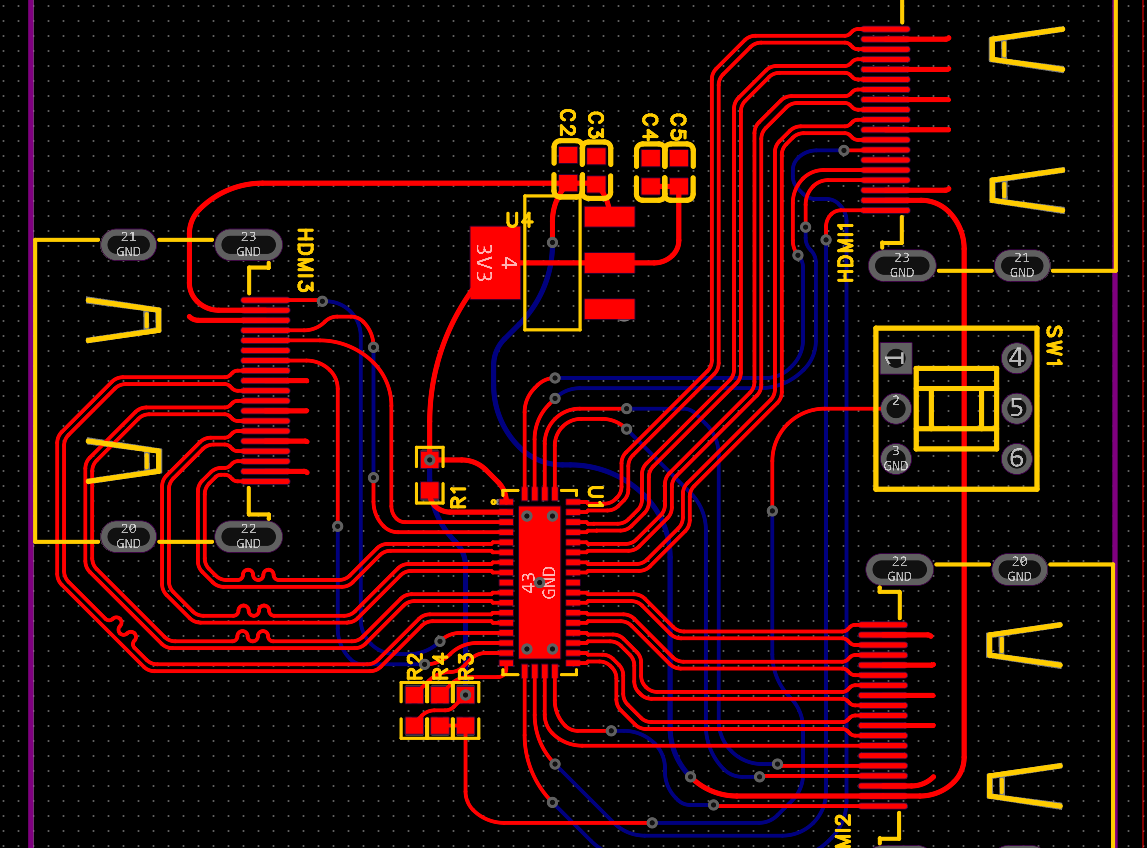

以上为PCB图，新人布线，仅供layout参考，这样布线是可以布通，且主要信号线没有交叉，保证信号完整性。
